產品名稱：3D錫膏厚度測試儀

產品型號：3D SPI 6500

類    型：半自動3D模式，手動3D模式

一、產品功能

1、友好的編程界面。

2、多種測量方式

3、掃描間距可調

4、形象的3D模擬功能

5、獨立的3D動態觀察器

6、強大的SPC功能

7、可測量絲印及銅皮厚度

二、產品特色

1.采用原裝德國進口高清彩色相機，保證測試的高精度和高穩定性。

2.采用軍用級別的二級激光，受外界環境光源干擾小，更加穩定壽命更長。

3.采用靈活的硬件設計，光源、激光和相機，可對不同顏色的PCB板進行測試。

4.軟件分析條件基于數據庫，根據分析條件實現預警功能，直觀易懂。

5.強大的報表分析功能，自動生成R-Chart，X-Bar,自動計算CPK。

6.導出詳細完整的SPC報表，完全避免手寫報表的各種弊端。

7.軟件采用簡單實用的理念，側重于測試的高精度設計，校正塊重復精度達到正負0.001mm。

三、產品參數

1.   品牌：ASC

2.   型號:  SPI-6500

3.   軟體語言：簡體中文，英文

4.   應用范圍：錫膏，紅膠，BGA,FPC,CSP等

5.   測量項目：厚度，面積，體積，平面距離

6.   PCB變形修正：PCB傾斜角度自動計算，自動修正

7.   聚焦方式：手動對焦

8.   照明光源：白色LED模組

9.   測量光源：650nm低功耗紅色激光模組

10. 測量原理：激光3角函數法測量

11. Y軸自動移動范圍：60毫米

12. 精度分辨率：0.1微米

13. 視場范圍(FOV)：15*12（W*H）毫米

14. 掃描步距：最小5微米（5微米/10微米/15微米/20微米）

15. PCB尺寸：400*400毫米（特殊尺寸可定制）

16. 重復測量精度：小于1微米

17. 體積重復精度：小于1%

18. 面積重復精度：小于1%

19. 允許PCB厚度：1~10毫米

20. 最高測量高度：4毫米

21. 圖像解析度：300萬

22. 測量速度：最高250幀/秒

23. 3D顯示方式：點陣列顯示，線陣列顯示，渲染顯示，可任意角度旋轉

24. 測量方式：自動全屏測量，框選自動測量，框選手動測量

25. SPC分析：平均值 、最大值 、最小值、X-Bar&R圖分析，直方圖分析&Ca/Cp/Cpk輸出等。Sigma自動判斷

26. 過程管控：產線，時間，印刷資料，錫膏資料，鋼網資料，

27. 操作系統：Windows7或以上版本

28. 計算機系統：雙核2G以上，2G內存，PCI插槽，USB接口3個，17吋液晶顯示器

29. 設備電源：220V/50/60HZ

30. 設備功耗：300W

31. 設備重量：45公斤

32. 外形尺寸：L*W*H(400 mm *550 mm *360 mm)

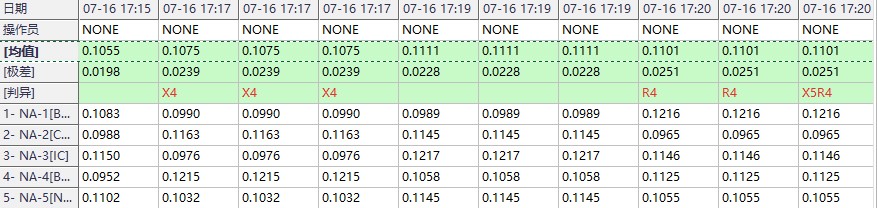

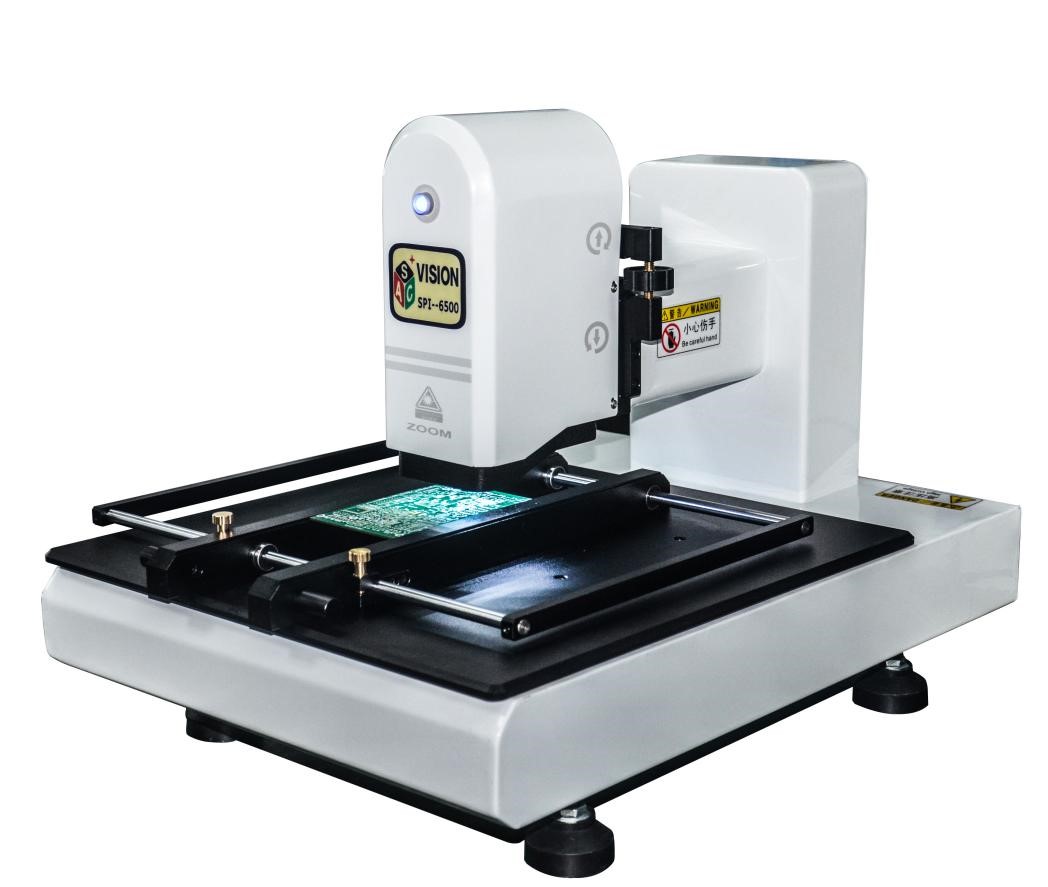

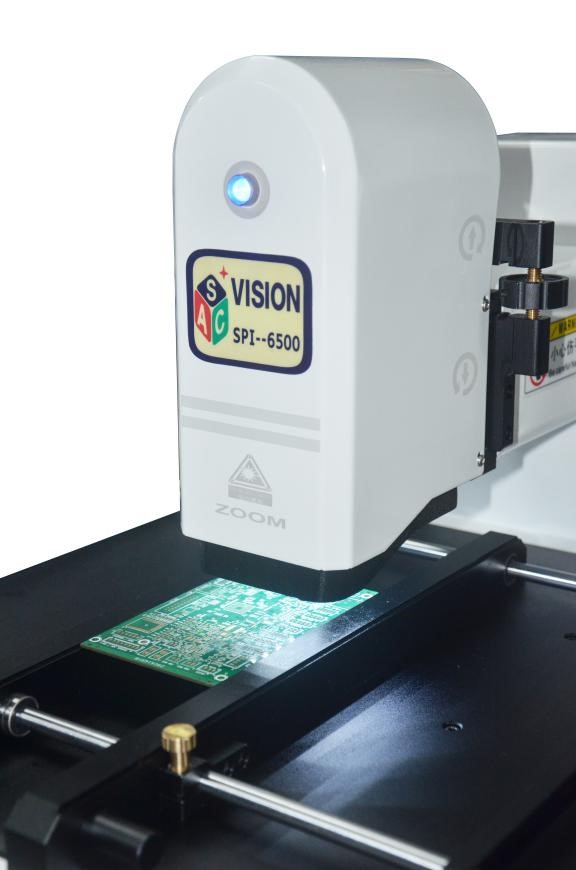

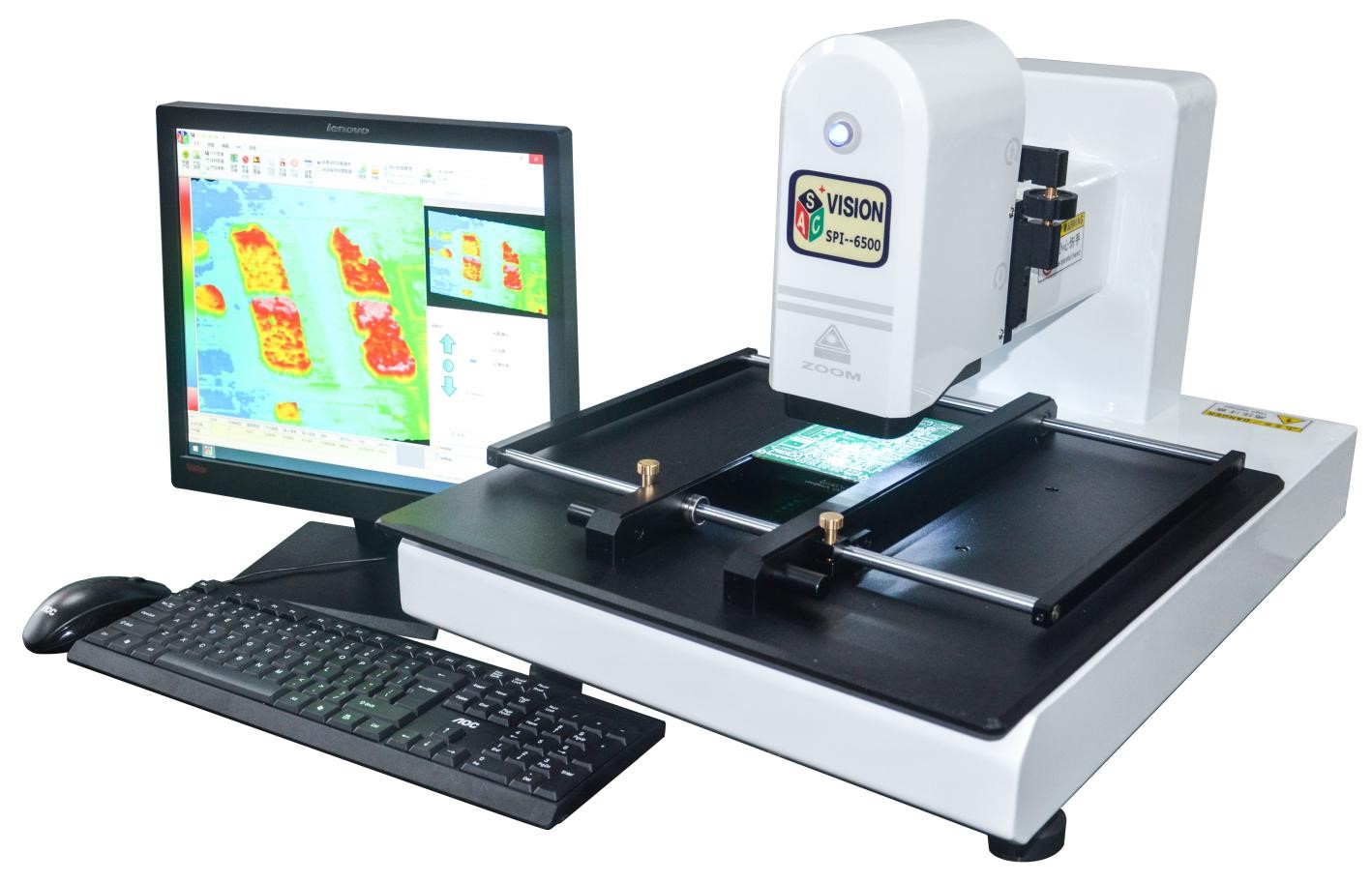

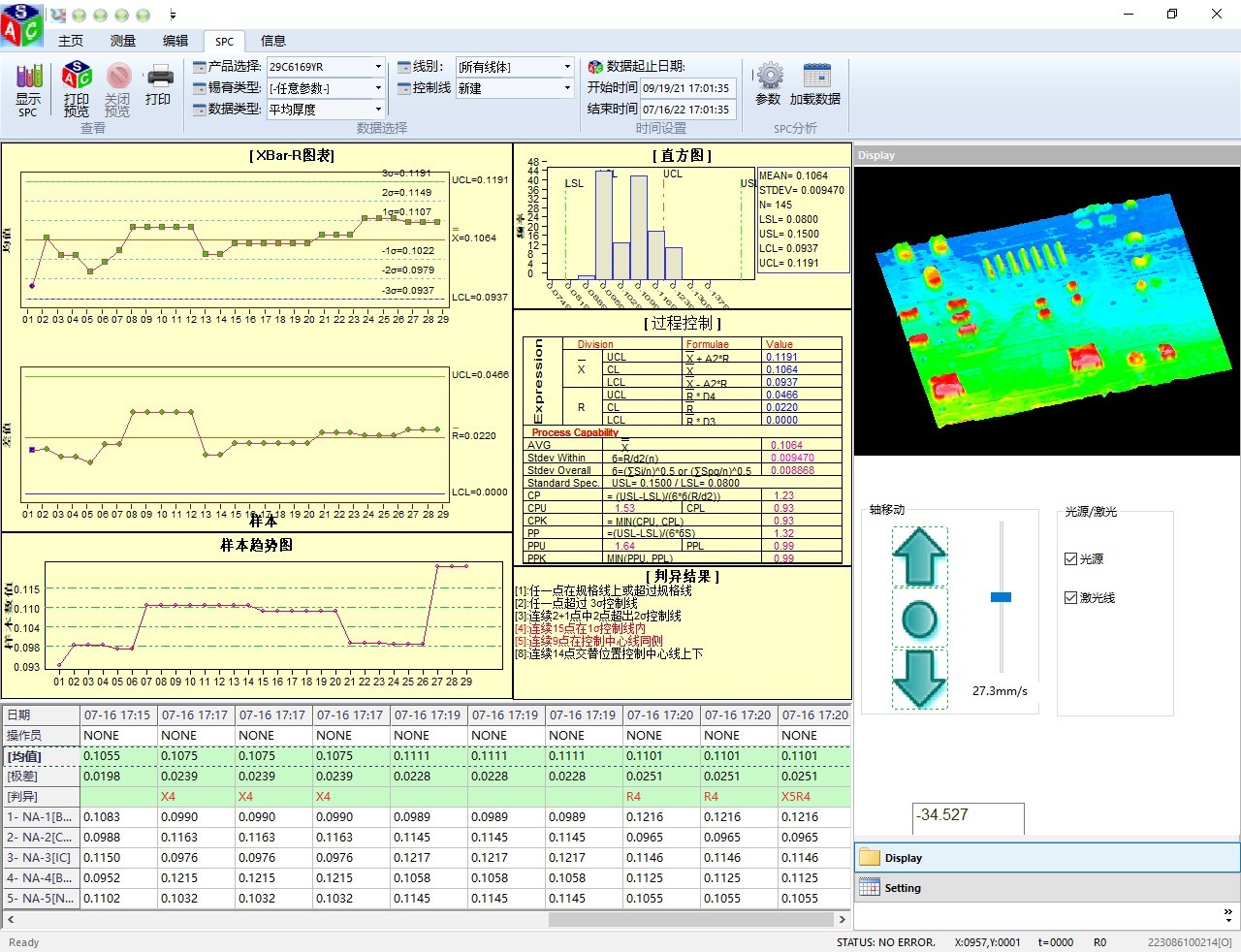

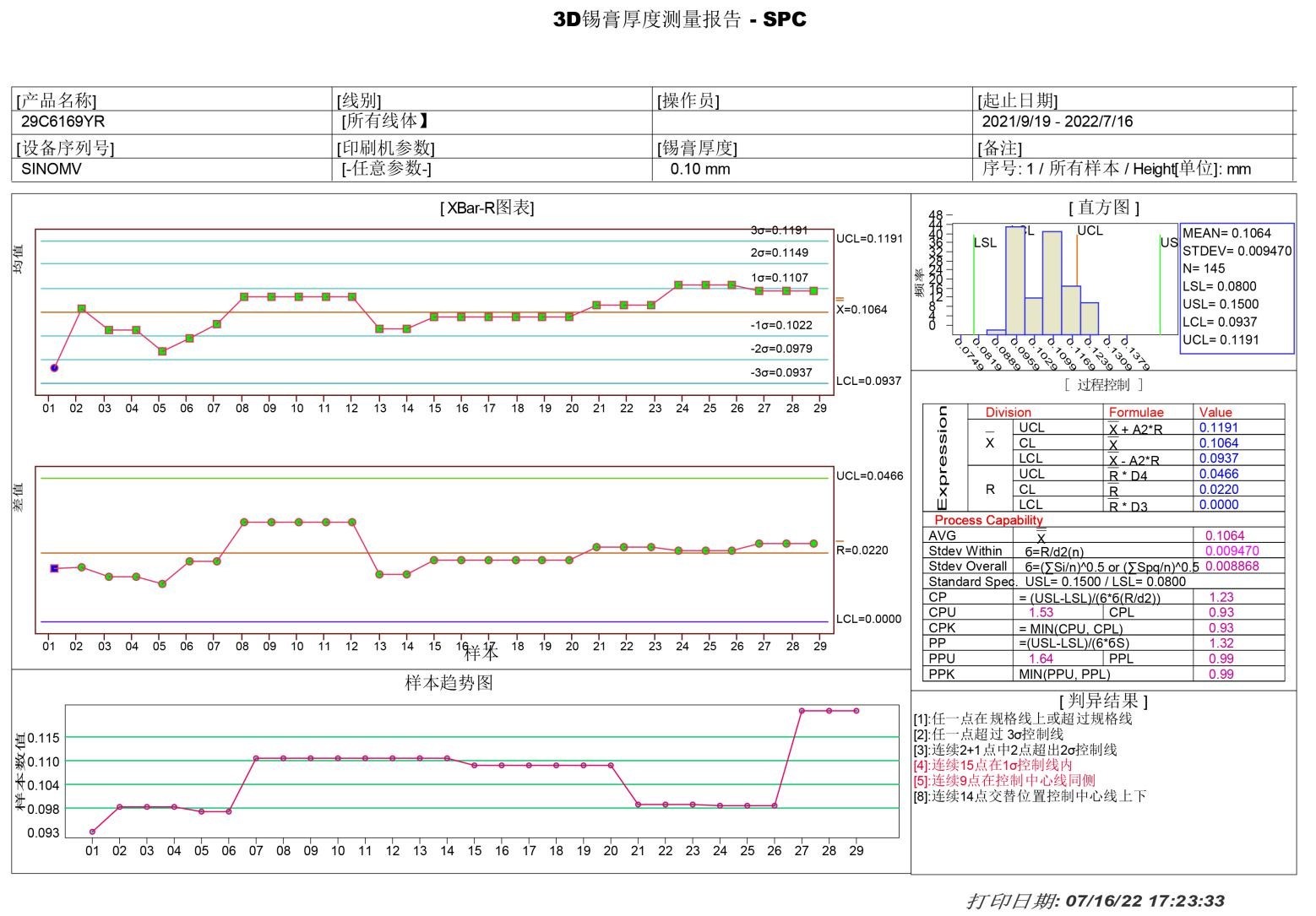

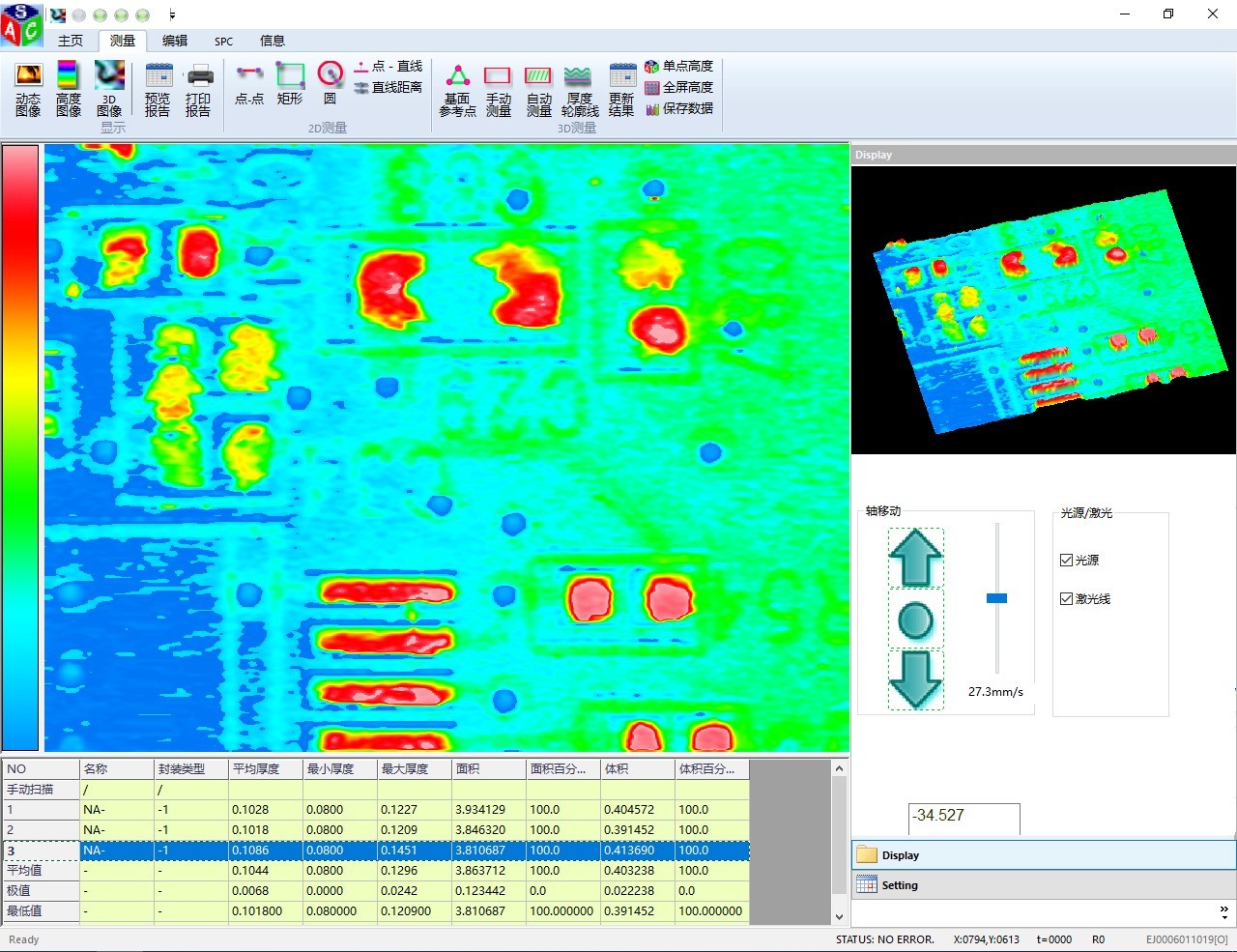

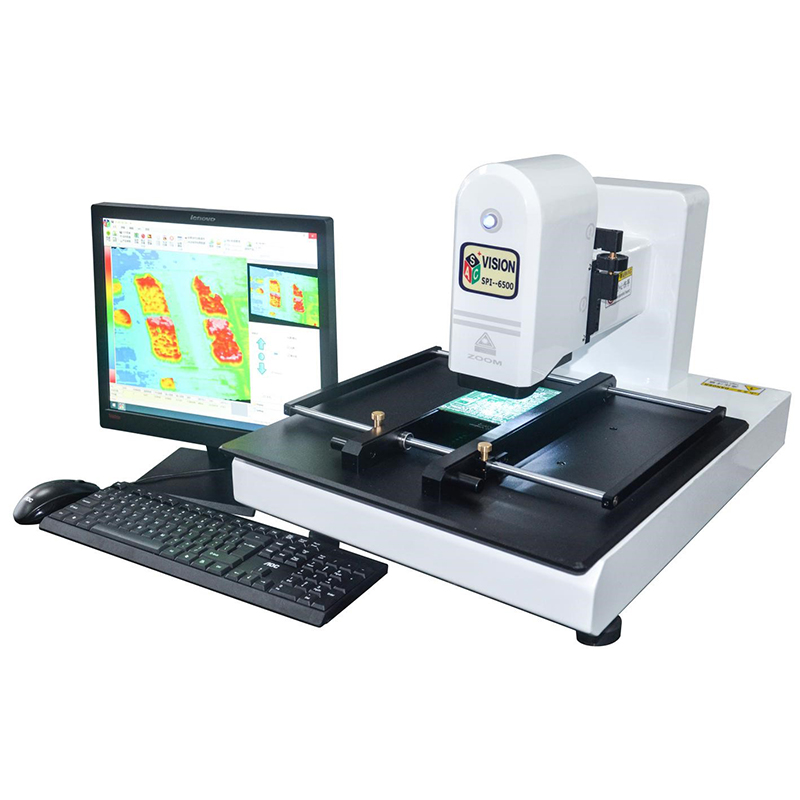

四、產品圖片及軟件界面
